橫向偏置軟管應用是最常見的軟管安裝之一。無論是用于補償移動設備、管道系統中的錯位，還是作為緊急情況或維護情況的臨時連接，橫向偏移在金屬軟管應用中都發揮著重要作用。

計算用于橫向偏移應用的金屬軟管的適當長度并不總是那么容易，而且系統設計人員并不總是使用相同的方法。這在行業內的許多不同方（包括制造商和分銷商）之間進行溝通時可能會導致混淆。這篇博客旨在解釋在計算膠管偏移長度時，兩個主要公式之間的差異。

主要區別
當軟管安裝在橫向偏移處時，軟管端通常必須從中心線的一側移動到中心線的另一側。但是，在這個循環的中途，軟管的兩端彼此對齊。當軟管處于此時時，兩種計算方法之間的差異就變得很重要。

NAHAD 公式假設安裝的軟管長度 （“Lp”） 在彎曲周期期間不會改變，而第二個替代公式假設“Lp”尺寸不固定，從而防止軟管在中心線位置被壓縮。

方法1：NAHAD公式





使用標準的 NAHAD 公式，我們假設一個常見的現實生活場景：軟管僅限于“上下”運動，如下所示：

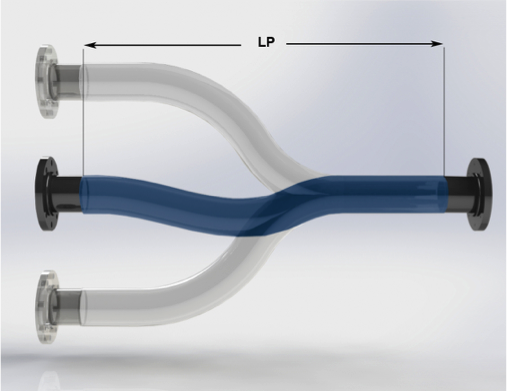

軟管長度 1

通過確保軟管保持在平面內，并且接頭在移動到其偏移位置時直接上下移動，我們可以看到軟管的末端將保持在一條直線上，并且運動的功在整個組件長度上由所有波紋均勻地處理。但是，由于接頭之間的距離是固定的，因此當偏移量接近零時，軟管將不可避免地需要在中間彎曲。因此，必須根據最小彎曲半徑增加軟管的長度，以防止在這部分運動過程中損壞。較長的長度確保了軟管中心的彎曲與其尺寸相適應，并且不會看到任何可能導致過早失效的損壞。這是 HOSEMAN 使用的方法。

方法2：替代公式






當使用替代公式時，軟管所看到的運動并不專用于單個“Lp”尺寸。當以這種方式計算時，由于假設接頭不是“固定”的，并且軟管在行進時可以伸出，因此可以使用較短的軟管長度，如下所示。

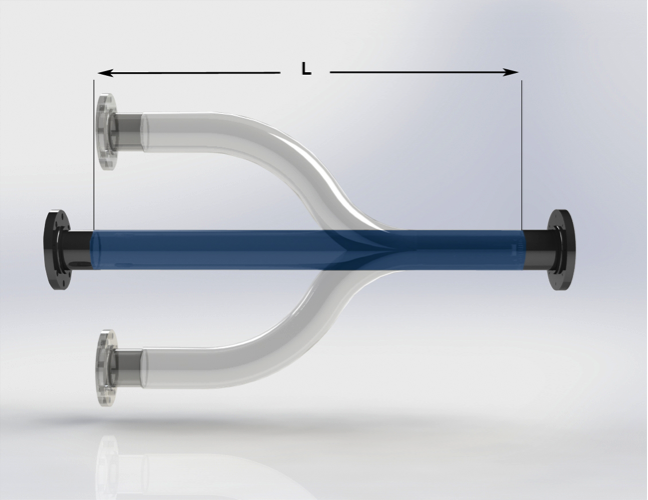

軟管長度 2

雖然上述情況肯定是可能的，并且在某些應用程序中有效，但這不是常態。這種“弧形”運動方式更難準確預測;如果軟管使用不當，可能會嚴重拉傷。如果軟管的長度由此公式確定，并且當它從中性狀態彎曲時沒有允許在這種弧形運動中移動，則軟管將受到影響。這種假設運動從直線上升和向下移動到弧形運動的變化是允許更短的軟管長度的原因。





綜上所述
如果軟管長度是使用替代方法計算的，但在接頭固定且不能以弧形移動的環境中應用，則軟管可能會過早失效。過度彎曲、編織層在試圖伸展時拉傷以及軸向壓縮軟管是軟管在整個運動過程中可以看到的一些問題。

在設計金屬軟管時，使用正確的長度計算公式非常重要。由于NAHAD方法是行業標準，并且適用于典型情況，因此 HOSEMAN 始終建議使用該公式，以確保軟管將達到最佳的循環壽命。如果您有任何其他問題，請隨時致電 0512-57863040 聯系銷售部門內的軟管主管。
