壓接液壓軟管長度的測量和規格是高效液壓系統的重要先決條件。了解有關如何測量不同類型液壓軟管組件的更多信息。

在我們開始討論了解液壓軟管長度以及如何測量它的重要性之前，讓我們先看看了解這些信息如此重要的一些原因。
當使用任何容量的液壓軟管時，您都應該知道長度和尺寸，因?yàn)檫@些質量的任何變化都可能導致未來出現問題。不正確的安裝或使用可能會導致您的設備嚴重?fù)p壞，甚至對您自己或附近的其他人造成傷害。

測量壓接軟管組件的長度
液壓軟管總成的總長度測量到直接頭的密封表面或彎頭接頭的中心線。
在為您的生產線組裝軟管或訂購軟管組件時，重要的是要注意總長度。這不應與根據規格測量的軟管切割長度相混淆。

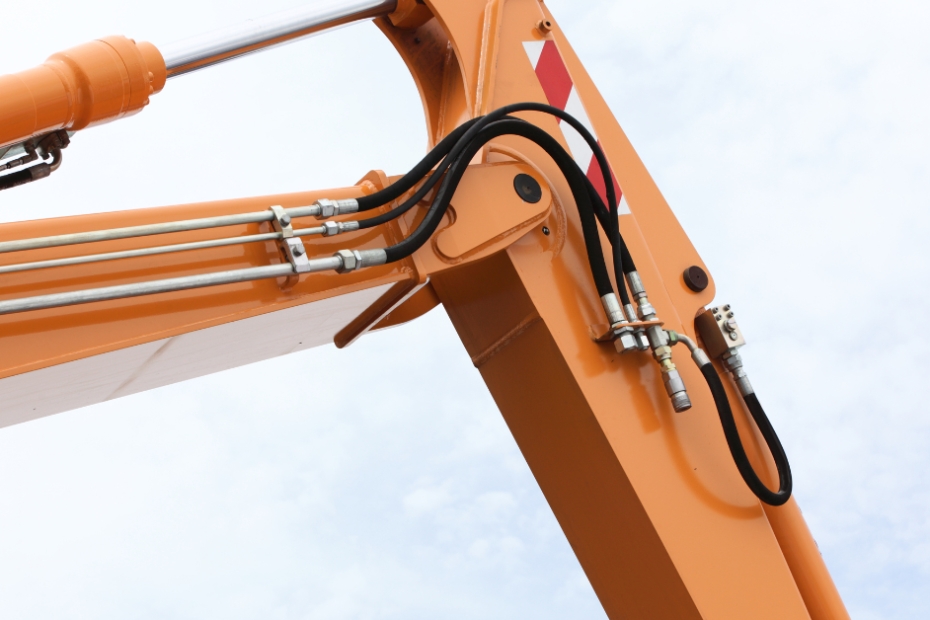

由于空間限制，在許多液壓應用中，總長度可能很關鍵。例如，他的信息可以讓您確定是否有足夠的空間容納您的齒輪箱和車輛中的其他組件或軟管的機械。如果您希望軟管安裝在艙內或發動機下方，您還需要知道軟管有多長，以及它們是否會在正常操作條件下到達需要去的地方。

測量壓接組件時的重要說明
軟管長度在壓力下將在 2-4% 之間變化。
考慮足夠的長度，以便在零件達到其最大行程限制時，軟管接頭不會受到拉力的影響。
不要拉伸軟管，這會限制流體的流動。
不要將高壓和低壓軟管夾在一起。
測量時考慮系統的運動、潛在振動和軟管布線。
測量壓接軟管組件的特定標準
長度
外螺紋端部從其螺紋端部開始測量。

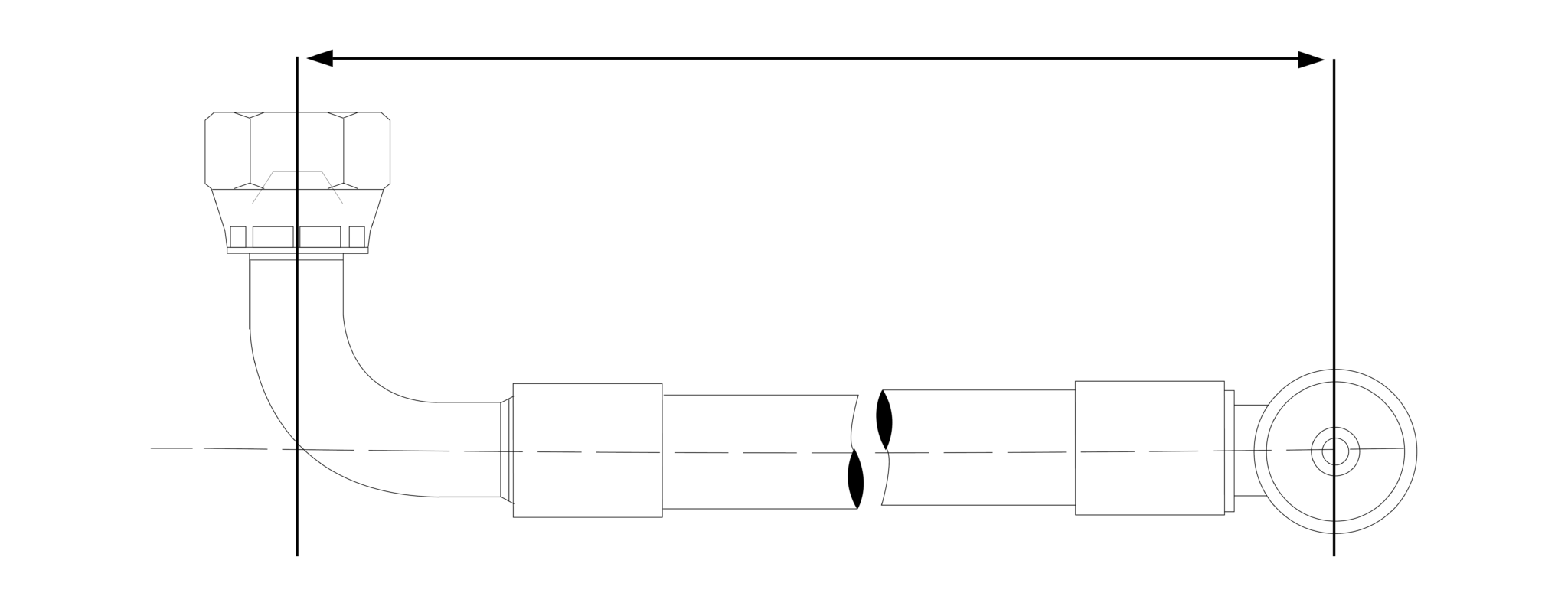

角度中心線與班卓琴之間的長度
傾斜的端部從其密封表面的中心開始測量。

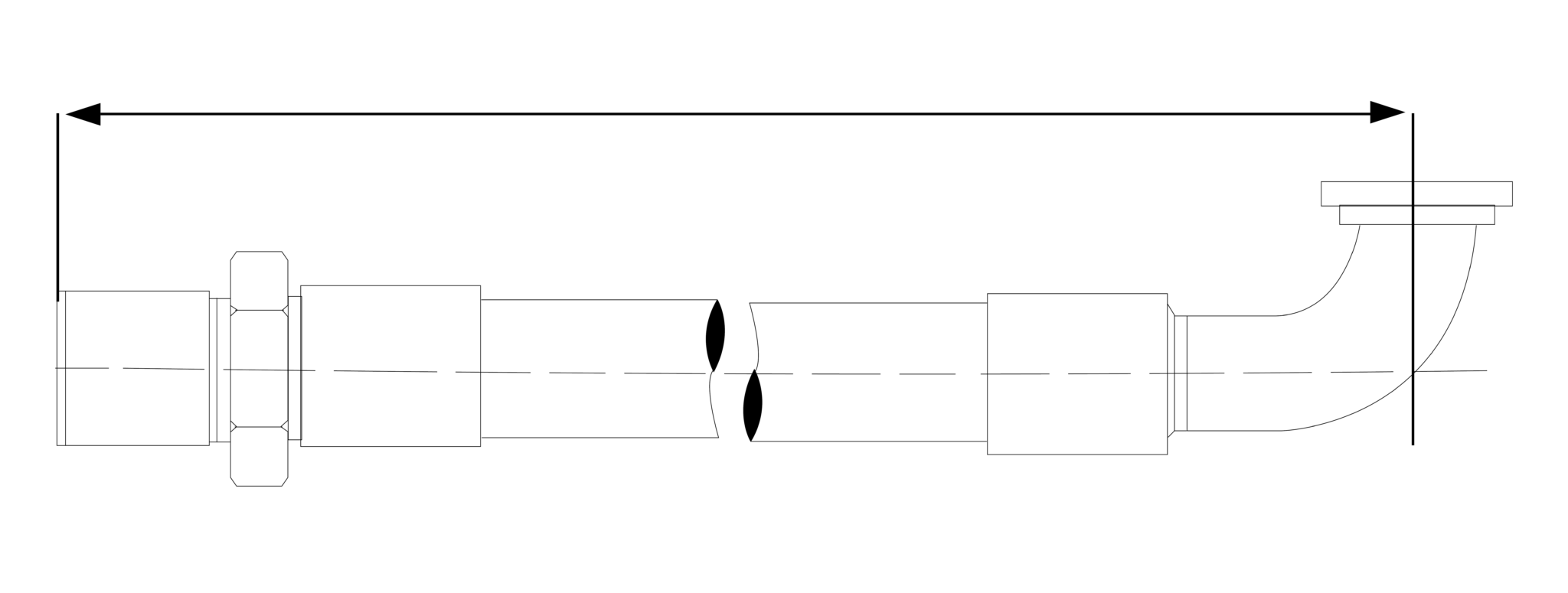

外螺紋接頭與內螺母接頭中心之間的長度
內螺紋胎面端和法蘭端從其密封表面測量。

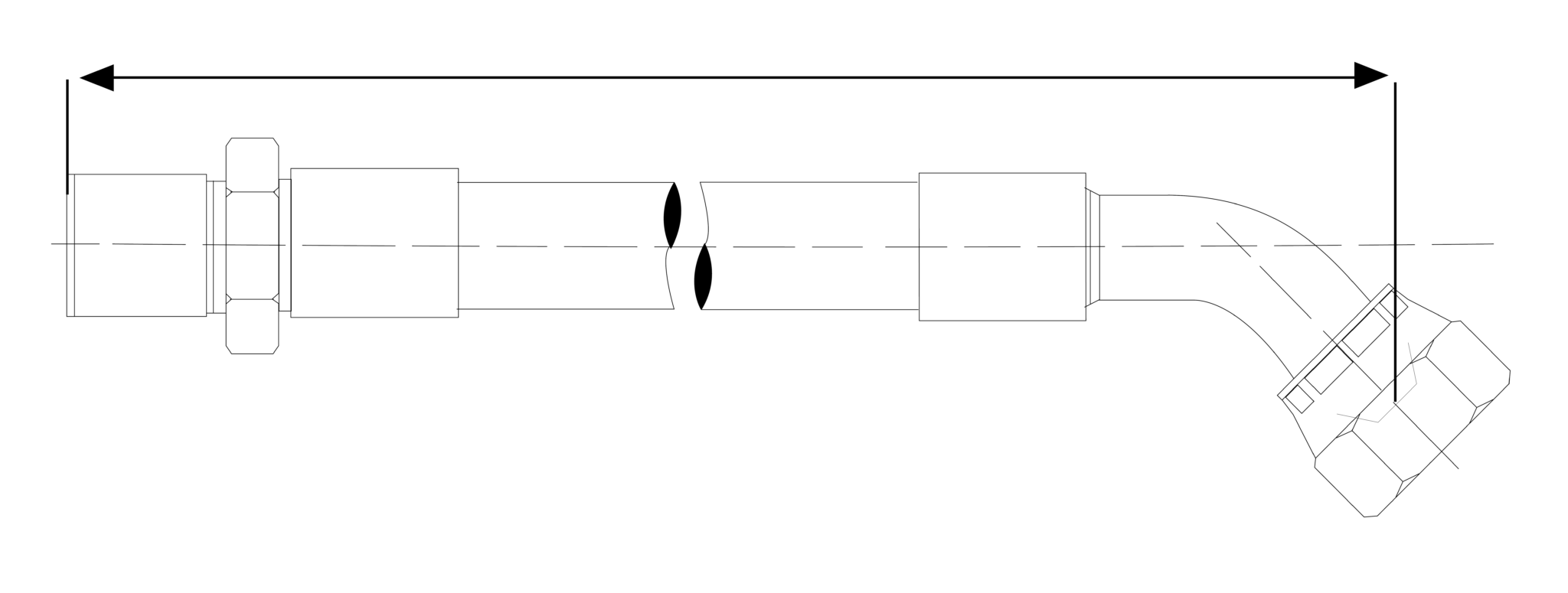

外螺紋接頭與角度中心之間的長度
