事實證明，裝配不良或使用錯誤類型的流體動力接頭會增加流體泄漏和工業傷害的風險。在過去的 30 年里，為了降低這些風險，配件設計發生了很大變化，但這導致了無數的裝配說明，經常在尺寸之間變化，有時需要不同的預裝配、首次裝配和重新安裝扭矩的值。
本文簡要介紹了每種管接頭類型的工作原理以及為什么現代管接頭的性能更高。我還解釋了如何使用我們的新應用程序，其中包含最常見擬合范圍的擰緊說明。

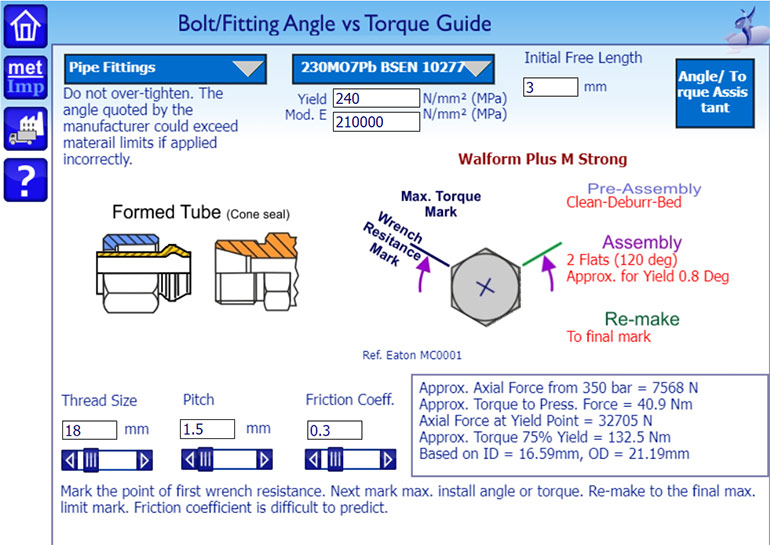

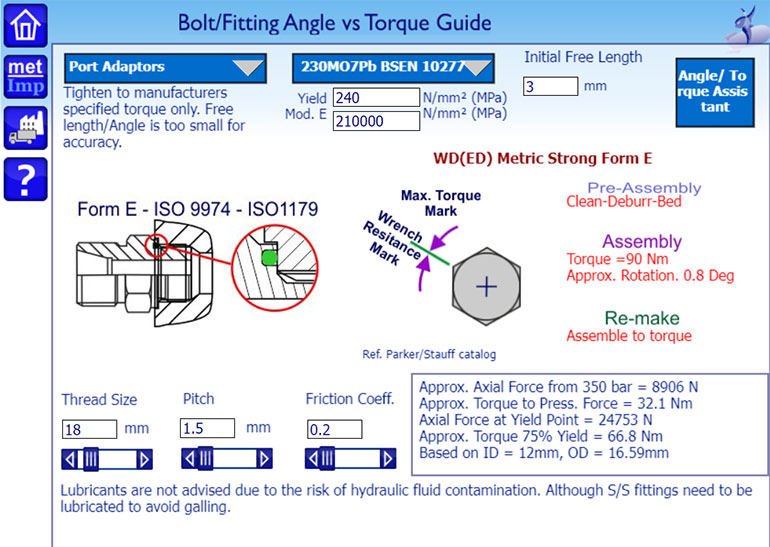

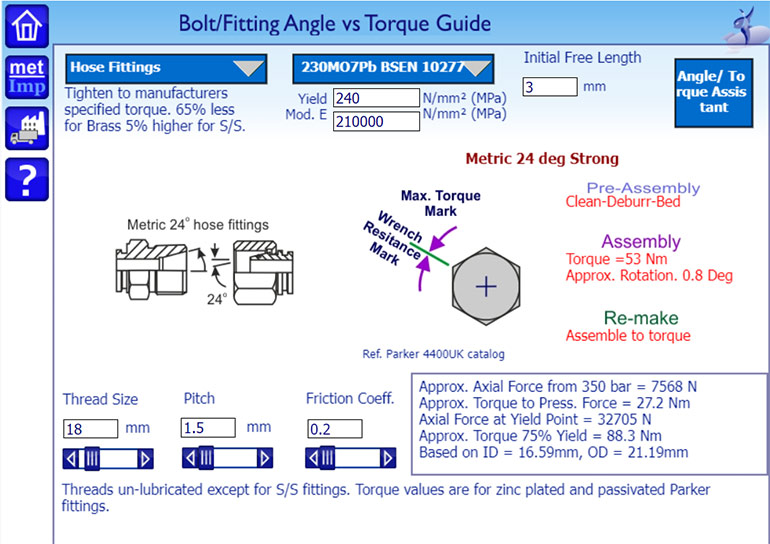

包含的四張圖片顯示了 Engineering Adventures 驗配指南工具的示例頁面，其中顯示了解釋的四種驗配類型。

液壓管件要求

首先，我們應該記住液壓接頭必須滿足的四個關鍵要求：
1. 足夠堅固以防止管道或配件失效。（當他們這樣做時，他們就會變成一枚致命的導彈。
2. 防止高壓液壓油從系統中泄漏。
3. 確保保持最佳流速。
4. 補償運行過程中的組件錯位和移動。
多年來，對擬合性能進行了許多研究，但重要的是要強調占空比很重要。一些舊式可重復使用或壓縮式接頭在低壓加工工業應用中可能仍然可以接受，但它們在工業伺服系統中不太可能持續一個小時?，F(xiàn)代成型管端是最便宜的解決方案之一，但仍然能夠在最惡劣的環境中運行。

不同的配件類型

雖然過去使用過，但仍在流體動力系統中使用的世偉洛克式接頭并不多。這些需要精確的管道公差和仔細的裝配程序，但無法應對流體動力應用中的錯位和振動。
多年來，切割環已被廣泛使用，隨著異形密封墊圈、雙密封墊圈和彈性密封件的發展，其設計得到了顯著改進。然而，它們?nèi)匀蝗菀资艿讲徽_的裝配扭矩的影響，并且無法在最惡劣的應用中生存。
金屬面對面密封消除了對不同的預裝配、首次裝配和重復裝配扭矩的要求。錐形面通常比平面密封性更好，可以帶或不帶彈性密封件使用。圓錐面的另一個好處是對齊管道，并允許在不降低性能的情況下重復重新組裝。管端成型機也使這種類型的管道易于制造并且非常具有成本效益。

通過角度而不是扭矩

擰緊 上述所有配件類型都需要使用特定的扭矩進行組裝，具體取決于它們的尺寸以及它們的設計是否在每次擰緊時傾向于更多地“嵌入”。不幸的是，扭矩扳手通常很難在管道上使用，并且可能非常不可靠，尤其是在存在潤滑液的情況下。因此，大多數制造商建議通過轉彎角度而不是扭矩扳手來設置裝配松緊度。該過程通常如下：
1. 首先用手?jǐn)Q緊螺母，直到它牢牢地靠在金屬座上。
2. 用永久性記號筆在螺母和歧管上畫一條線。
3. 扳手用于將螺母旋轉指定角度。這個角度會因配件尺寸和類型而異，但通常約為四分之一或半圈。
4. 用筆標記歧管，以表明接頭已擰緊以及是否開始解開。
決定施加到螺母或螺栓上的正確扭矩非常復雜，可能取決于安裝面壁厚、墊圈、操作條件等?？傊覀冋谂Υ_保螺紋接頭中的內應力高于系統運行時所看到的應力，但低于材料的極限拉伸應力 （uts）。

找到正確的角度

組裝不良的液壓配件的固有危險意味著，完成這項工作的每個人都必須接受有關所用配件的適當培訓。熟悉每個接頭后，正確的轉彎角度值將在接頭制造商的數據表中引用。除非您每天都組裝相同類型的配件，否則嘗試記住這些值是危險的，因?yàn)橹圃焐贪姹敬_實會發生變化，并且每個尺寸也可能不同。
