液壓軟管有多種尺寸和設計，每種設計的表達都是該軟管用途的結果。通常，在液壓系統中使用軟管的常見位置有三個：吸入管路、工作管路和回油管路。每個位置都有自己的需求，這可能會導致不同的軟管結構來實現這一目的。

壓力管路受到來自泵的整個壓力范圍，例如來自泵的主管路或進出執行器的工作管路。我想不出用于這些目的的液壓軟管不包括增強層以增加壓力能力。在某些情況下，使用紡織或合成加固，其中 95% 的壓力管線使用鋼絲增強軟管。

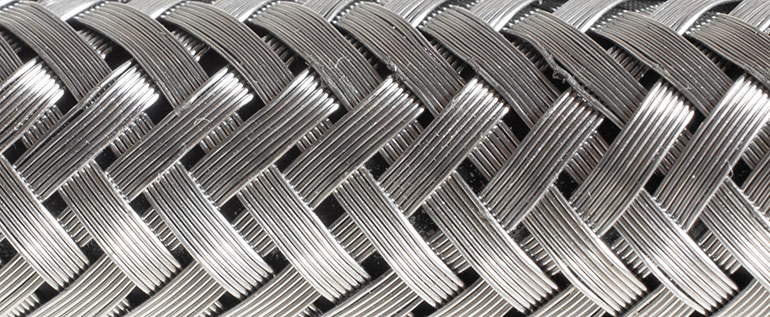

如上圖所示，增強材料可以是螺旋纏繞或編織的，從 1 到 6 層。正如預期的那樣，軟管中的增強層越多，它處理的壓力就越高。一般來說，螺旋纏繞增強材料提供卓越的壓力能力，但往往以犧牲靈活性為代價。

如果您有一個高流量、高壓系統，您可能需要泵的大直徑軟管，這可能是 4 線或 6 線螺旋增強件。如果它延伸到一個大型閥組或歧管，以泵流量的一小部分將流量分配到各種執行器，因此您可以自由選擇更經濟的軟管選擇，例如 2 線編織設計。

信不信由你，正確選擇泵抽吸軟管可能會對機器性能產生最大的影響。避免在高流量下過度真空使得大口徑抽吸軟管的選擇變得很重要。您必須限制流體速度以防止氣蝕，因此請務必根據最大 1.5 英尺/秒的最大值選擇抽吸軟管直徑。

由于抽吸軟管必須能夠抵抗負壓而不塌陷，因此其設計考慮與鋼絲增強軟管的壓力大不相同。例如，增強材料往往嵌入內管中，盡管大氣試圖壓碎管子，但仍然將其固定住。

鋼絲增強件將是單螺旋或雙螺旋線圈，而不是緊密鋪設在一起的更細的鋼絲。這個想法是創建一個結構來防止坍塌，但又不能太僵硬，以至于難以制造、處理或安裝。

液壓系統中的回油管在鋼絲增強選擇方面具有更大的靈活性。重要的是限制背壓，因此與壓力管路相比，這些管路會過大，但與抽吸軟管相比，這些管路的尺寸會更小。實際上，您可以為作業選擇任何軟管，只要它足夠大，可以將速度限制在 10 英尺/秒以下?；赜凸苤械母弑硥簳绊憴C(jī)器性能并損壞過濾器等油箱管路組件。

因?yàn)槟鷮x擇更加開放，所以最好的選擇是選擇最經濟的選擇。當然，您可以使用車間中已有的更大的 4 線軟管，但該軟管價格昂貴且難以管理。最好的辦法是找到像 1 線編織軟管這樣的經濟選擇，它有大尺寸可供選擇，價格合理。
