在高速應用中，介質會影響波紋金屬軟管和膨脹節內部的波紋谷，從而產生共振振動。這使得它們?nèi)菀灼诤瓦^(guò)早的裝配失效。防止這種情況的一種方法是在組件中添加流線筆。今天，我們將回顧應考慮使用流線的條件。

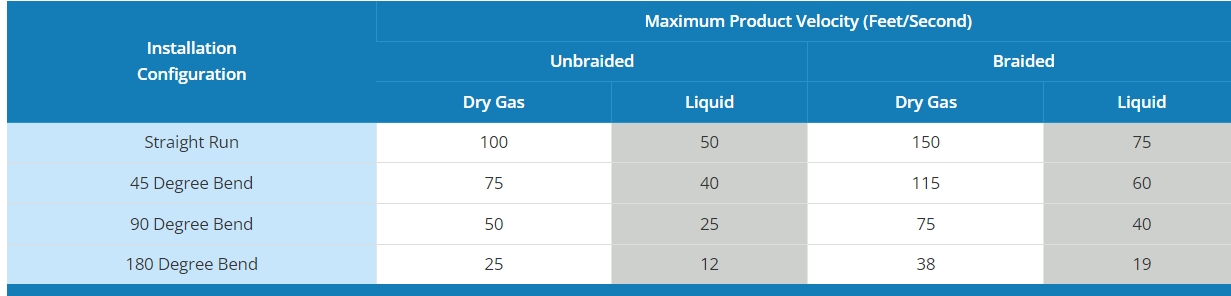

應使用襯墊的最小流速（以英尺/秒為單位）取決于幾個變量，包括：a） 輸送的介質，b） 組件中的任何彎曲，以及 c） 組件是編織的還是非編織的。根據 NAHAD 軟管安全研究所手冊，對于任何超過每秒 150 英尺的流速，都應在編織波紋組件（如果安裝在輸送干燥氣體的直線裝置中）中添加襯里。然而，推薦使用襯板的流速會隨著上述變量的任何變化而顯著下降。例如，如果未編織的軟管在以 180 度角彎曲時輸送液體，則需要流線管的速度會下降到每秒 12 英尺。



金屬膨脹節也使用流襯，通常由插入組件一端或兩端的剛性管制成。這些襯墊可以通過焊接到組件中來永久連接，也可以拆卸以便于清潔或更換。這些襯墊必須經過精心設計和安裝，以免妨礙伸縮節設計的運動。根據膨脹節制造商協會 （EJMA） 的說法，應遵循以下準則來確定膨脹節中需要的導流板：

對于空氣、蒸汽和其他氣體：

1.直徑可達 6 英寸：膨脹節內徑每英寸 4 英尺/秒

2.超過 6 英寸內徑：任何超過每秒 25 英尺的速度

對于水和其他液體：

1.直徑可達 6 英寸：膨脹節內徑每英寸 2 英尺/秒
2.超過 6 英寸內徑：任何超過每秒 10 英尺的速度

您的客戶可能會提供流量 - 加侖/分鐘 （GPM）、每小時蒸汽磅數 （lb/h）、標準立方英尺/分鐘 （SCFM） 等 - 而不是以英尺/秒為單位的流速。這些體積流量應轉換為線速度，以便可以查閱上述圖表。制造商可以協助進行這些轉換。

在輸送磨蝕性介質時，也可以使用流襯板保護波紋免受過度磨損。通過防止軟管材料的腐蝕，襯里的作用是延長軟管的使用壽命，而不會限制它所保護的波紋軟管的彎曲半徑。由于條狀纏繞軟管襯里本身不具有壓力密封性，因此如果襯里金屬軟管組件需要特殊清潔或測試，則必須考慮特殊注意事項。同樣，制造商可以在這些情況下提供有價值的見解。

正確設計和安裝的導流板可以大大延長軟管或膨脹節的使用壽命，為客戶提供更好的價值。如果您有高速應用并需要幫助請求報價，請立即聯系 HoseMan。
