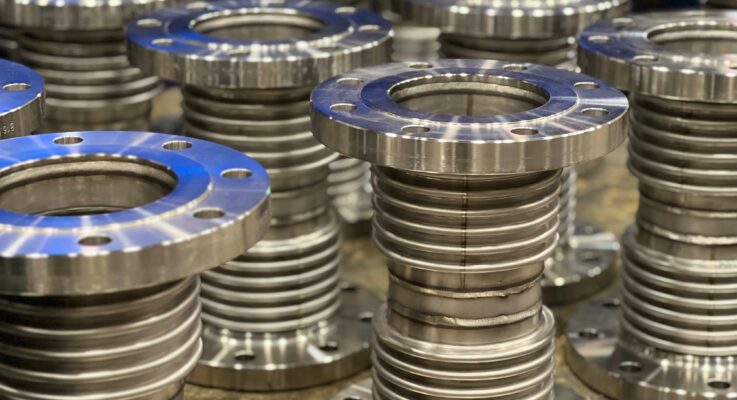

雖然波紋金屬軟管和膨脹節可以容納許多不同的端部配件類型，但管道法蘭是客戶指定的最常見連接之一。然而，我們發現，對于在金屬軟管和膨脹節上正確使用管道法蘭，我們的行業存在很多困惑。在幫助客戶使用法蘭組件時，請記住以下幾點。

定義管道法蘭
管道法蘭允許將組件輕松安裝到管道系統中。正確使用法蘭可避免與螺紋連接相關的許多潛在問題（空間限制、螺紋余量、眾多螺紋標準、螺紋密封挑戰等）。法蘭必須按照明確定義的規范制造，然后在各個行業使用的管道規范中引用這些規范。工業依靠這些規范和標準來確保正確設計的管道系統的安全性和一致性。

固定法蘭
管道法蘭可以通過多種方式連接到柔性連接器（金屬軟管和伸縮縫）上，了解每種連接方式的優點非常重要。首先，法蘭可以直接焊接到軟管或膨脹節的末端，稱為“固定”法蘭。這是最基本的依戀方法。需要注意的是，直接焊接到柔性金屬軟管上的法蘭可能需要在軟管和法蘭之間焊接一段管道（“管道墊片”），以使組件符合各種管道規范要求。

如果軟管或膨脹節的兩端都有固定法蘭，則這些法蘭必須與配合連接正確對齊。否則，在安裝過程中，連接器可能會扭曲以試圖對齊螺栓孔，從而產生可能損壞連接器的扭轉應力。NAHAD 軟管安全研究所列出了正確螺栓孔對齊的建議，該建議遵循合理的設計實踐并符合 ASME 的壓力管道規范 B31。如果存在非標準的螺栓孔方向，確保正確對齊的一個好方法是等到軟管或膨脹節安裝完畢后，再將配合法蘭焊接到相鄰的管道系統上。這將確保管道上的法蘭與軟管端的法蘭正確對齊。

浮動法蘭
避免法蘭錯位的另一種方法是在柔性連接器的末端安裝一個旋轉的法蘭。這些被稱為“浮動”法蘭，有多種配置。浮動法蘭旋轉時不會扭曲柔性連接器，允許安裝人員將螺栓孔與配合管道系統上的法蘭對齊。一旦這些浮動法蘭就位并用螺栓固定到配合法蘭上，它們就不再旋轉。這意味著它們在安裝后無法承受旋轉運動。如果在操作過程中需要旋轉運動，則應使用設計合理的旋轉接頭，以防止扭曲柔性連接器。對于柔性金屬軟管，將法蘭安裝在短端，然后將其焊接到軟管上。短端的表面成為浮動法蘭的密封表面。一些短端是通過在一端擴口一根管子制成的;其他的則是通過用固體材料加工短端制成的。它們可以制成各種合金和管道明細表，并具有不同的配置以適應不同的法蘭類型。



帶浮動法蘭的 C 形短管

Vanstone 法蘭
雖然金屬膨脹節的短端也可能包含浮動法蘭，但還有一種替代方案可以提供輪廓更緊湊的浮動法蘭：Vanstone 法蘭。通過將法蘭滑過波紋管的無波紋裙（也稱為“袖口”或“切線”），然后將裙板張開，在法蘭表面形成密封表面，將 Vanstone 法蘭直接連接到金屬波紋管上。

Vanstone 法蘭連接比短端占用的長度要小得多，同時在安裝過程中仍允許法蘭旋轉。因?yàn)?Vanstone 連接不需要焊接，所以它是一種非常經濟的法蘭連接方式。但是，Vanstone 連接可能不適合高壓應用，并且需要特殊墊圈，因此在推薦這些之前需要進行盡職調查。

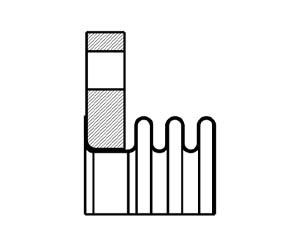

                Vanstone 法蘭圖

浮動法蘭不僅可以補償管道系統中的螺栓孔錯位，還可以將法蘭與輸送的介質隔離。這意味著可以允許使用較便宜合金的法蘭，因?yàn)樗粫?huì)與被輸送的材料直接接觸。

信任專家
有許多不同的法蘭規格，知道使用哪一種可能會令人困惑。任何管道設計都由合格的管道工程師或設計師審查不僅僅是一個“好主意”;否則可能會導致系統發生災難性故障。一旦確定了合適的法蘭樣式，就必須考慮壓力等級、合金、連接方法、墊片選擇、螺母/螺栓規格和其他因素。這將確保法蘭連接是安全的，并適用于預期的服務。

仍然不確定？立即聯系 HoseMan，讓我們的專家團隊幫助您為您的應用設計最安全、最可靠的組件。
