選擇理想的液壓或工業軟管尺寸對于提供預期性能至關重要。在軟管行業，列線圖可幫助用戶根據系統流體體積流量和流體速度選擇合適的軟管尺寸。在這里，我們將討論工業市場中使用的軟管的尺寸，并指導您使用列線圖進行尺寸調整。

工業和液壓軟管的尺寸規格
       工業/液壓軟管的尺寸由內徑指定。外徑 （OD） 是軟管橫截面整個直徑的測量值，包括管子和任何蓋板或增強件的直徑。外徑考慮了軟管壁厚，而內徑 （ID） 測量值僅描述軟管內部的直徑。OD 是確定工業軟管合適尺寸的接頭和其他組件的關鍵特性。

       內徑是流橫截面內空間的測量值，它會影響流經軟管的介質的流速。尺寸過大的內徑可能會提供較慢的流動，而尺寸過小的內徑會導致管道損壞、流體和軟管加熱、壓降以及由于管道故障和軟管本身過早失效而導致的系統損壞。

帶列線圖的液壓軟管尺寸

什么是列線圖？

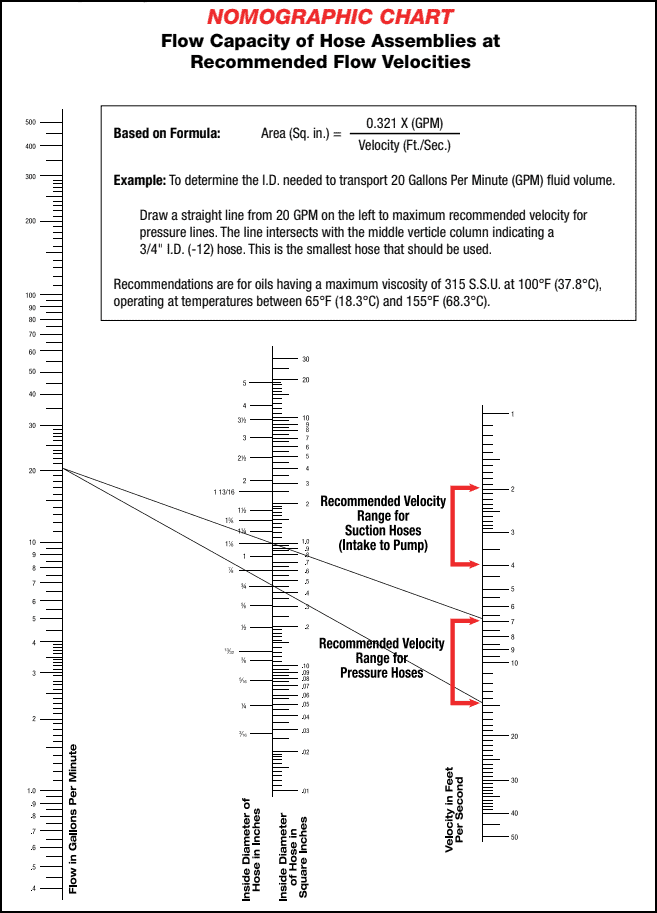

      列線圖是一種可視化工具，允許用戶根據系統流體體積流量和流體速度選擇理想的軟管尺寸。用戶還需要知道軟管是用于吸入還是排放。標準列線圖設計中固有的是一系列公式和計算，否則用戶將需要在沒有圖表的情況下進行這些公式和計算。這些公式之一如下：

面積 （in.2） = 0.321 x 加侖/分鐘 （GPM） / 速度（英尺/秒）

如何使用命名圖
      左側列表示流量（以加侖/分鐘為單位），中間列是軟管的內徑，右側列表示吸入或排放速度（以英尺/秒為單位）。了解每列后，請執行以下步驟：

1.確定系統所需的體積流量以及軟管是吸入還是排出。
2.在圖表上放一把尺子，將流速值與建議的吸入或排出速度范圍聯系起來。
3.找到中間列上的交點，以確定在速度流量范圍內推薦的軟管內徑。
       例如，要確定以 20 GPM 的速率輸送流體所需的液壓軟管的最小內徑，請從圖表左側的 20 GPM 到右側的最大推薦速度（即每秒 15 英尺）畫一條直線。該線應與中間的垂直柱相交，標識內徑為 3/4 英寸的軟管。如果速度高于推薦范圍，則可能會導致軟管出現問題，例如管道腐蝕或退化。

       在用于回流或吸入泵入口的軟管上，最大推薦速度不應超過每秒 4 英尺，以避免泵氣蝕和軟管損壞，從而導致系統故障。

      上述建議適用于工作溫度在 65 °F （18.3 °C） 和 155 °F （68.3 °C） 之間，在 100 °F （37.8 °C） 時最大粘度為 315 S.S.U. 的流體。
